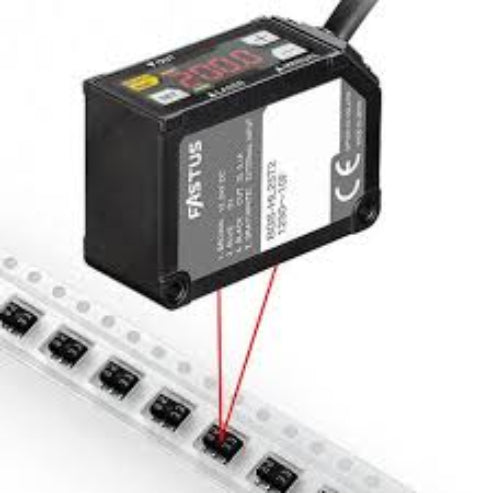

BGS-HL05TC

BGS, Aluminum housing, Class 1 laser, 20~50mm, NPN/PNP x 1, M8 4-pin
connector

Función
Sensor fotoeléctrico con supresión de fondo (BGS), utilizando láser Clase 1 (seguro para los ojos).
Este modelo tiene una carcasa de aluminio robusta, salida NPN/PNP x 1 para mayor flexibilidad en la integración, y conector M8 de 4 pines para una conexión sencilla y rápida.

Características Técnicas

• Tipo de sensor: Fotoeléctrico con supresión de fondo (BGS)

• Carcasa: Aluminio resistente y duradero

• Fuente de luz: Láser Clase 1 (seguro para los ojos)

• Distancia de detección: Ajustable de 20 a 50 mm

• Salida: NPN/PNP x 1, colector abierto

• Voltaje de operación: 10 ~ 30 VDC

• Corriente de salida: Máx. 100 mA por salida

• Conexión: Conector M8 de 4 pines

  • Pin 1: V+ (Alimentación)

  • Pin 2: 0V (Referencia)

  • Pin 3: Salida NPN

  • Pin 4: Salida PNP

• Frecuencia de conmutación: ≥1 kHz

• Modo de operación: Light ON / Dark ON (ajustable según el modelo)

• Protecciones: Contra inversión de polaridad, cortocircuito y sobrecarga

Condiciones Ambientales

• Grado de protección: IP67 (resistente al agua y polvo)

• Temperatura de operación: -25 °C a +55 °C

• Montaje: Roscado M8 con tuercas de fijación

• Indicadores LED: Indicador de estado del sensor y salida activa

Aplicaciones Comunes

• Detección precisa de objetos en aplicaciones industriales compactas

• Inspección de calidad y control de procesos automatizados

• Control de presencia de objetos pequeños en líneas de producción

• Sistemas de medición y clasificación en espacios reducidos

Certificaciones

• CE, RoHS

• Láser Clase 1, seguro para los ojos según las normativas internacionales

• Alta inmunidad a interferencias electromagnéticas (EMI/EMC)

• Cumple con las normativas IEC para aplicaciones industriales
