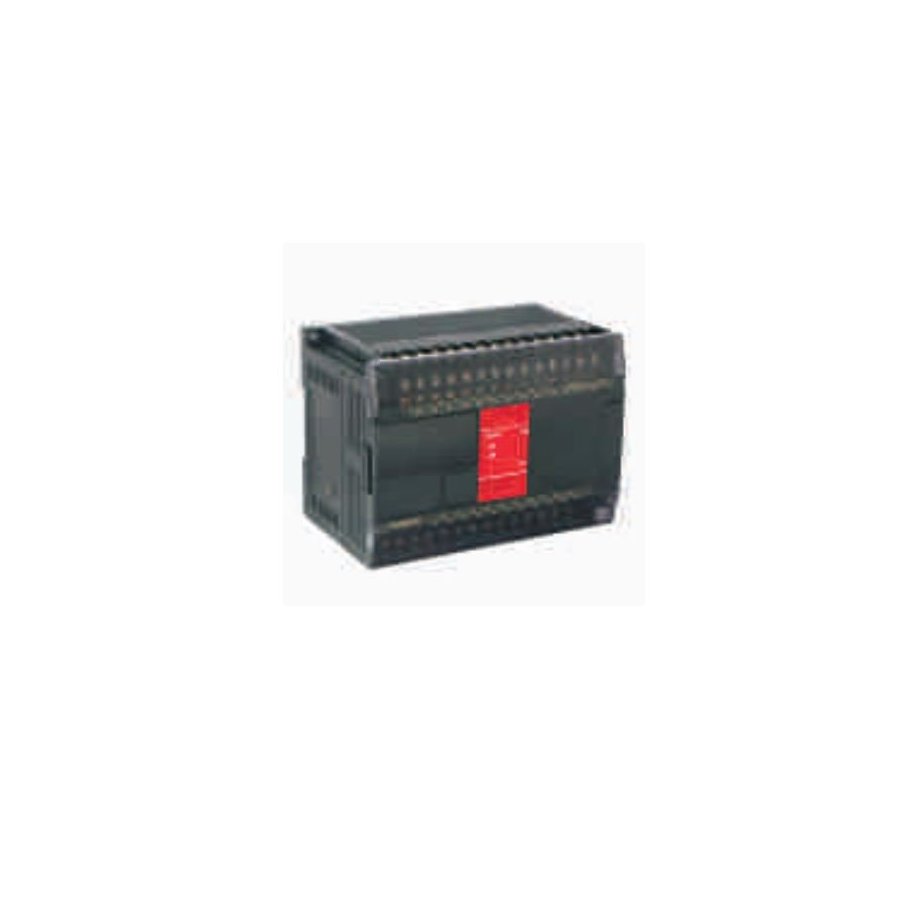

TE-20X20Y-R
TE-20X20Y-R
En stock
módulo remoto de 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo relay, con alimentación de 24V DC, comunicación RS485, y función de control remoto
ESPESIFICACIONES
-
Entradas Digitales (DI):
- Cantidad de entradas: 20.
- Voltaje de entrada: 24 VDC.
- Tipo de señal: Discreta, ideal para detectar el estado de dispositivos de control (encendido/apagado).
- Aislamiento galvánico: Para protección contra interferencias.
-
Salidas Digitales (DO) tipo Relay:
- Cantidad de salidas: 20 relés.
- Tipo de salida: Relay (salida de contacto seco).
- Capacidad de conmutación: Generalmente hasta 2 A a 30 VDC o 0.5 A a 125 VAC (dependiendo de la capacidad de los relés específicos).
- Modo de funcionamiento: Cada salida se controla independientemente, permitiendo la activación de cargas externas.
-
Protección de las salidas:
- Protección contra sobrecarga.
- Protección contra picos de corriente y sobretensión en los contactos.
-
Alimentación:
- Voltaje de operación: 24 VDC.
- Consumo de corriente: Dependiente del número de salidas activas; usualmente entre 200 mA y 500 mA.
- Protección contra polaridad inversa: Para evitar daños en caso de conexión incorrecta.
-
Comunicación RS485:
- Protocolo: Modbus RTU (o similar).
- Velocidad de transmisión: Configurable entre 9600 bps y 115200 bps.
- Distancia de transmisión: Hasta 1200 metros con cable adecuado.
- Conector: Terminales de tornillo o conector DB9.
- Aislamiento galvánico: Entre el bus RS485 y el circuito interno del módulo.
-
Función Remota:
- Control y monitoreo remoto: Soporta la función remota, permitiendo la activación de salidas y la lectura de entradas digitales a distancia.
- Compatibilidad: Integrable con sistemas de control remoto y plataformas SCADA.
-
Indicadores LED:
- LED para cada entrada y salida digital: Indica el estado de cada entrada (alta/baja) y salida (encendida/apagada).
- Indicadores de comunicación: Señalización de actividad en RS485 (TX/RX).
- Indicador de alimentación: Verifica el estado de alimentación del módulo.
-
Protección y Durabilidad:
- Aislamiento galvánico: Entre entradas, salidas y comunicación RS485 para minimizar interferencias y proteger contra picos de voltaje.
- Rango de temperatura de operación: -10°C a 60°C.
- Clasificación IP: IP20 o superior, adecuado para entornos industriales protegidos.
-
Montaje:
- Montaje en riel DIN: Facilita la instalación en paneles de control y armarios industriales.
- Dimensiones: Variable según el fabricante, típicamente alrededor de 150 mm x 100 mm x 35 mm.
-
Certificaciones y Cumplimiento de Normativas:
- Certificaciones: CE, UL, RoHS, EMC.
- Cumple con estándares industriales: Asegura un funcionamiento seguro y confiable en entornos industriales.
