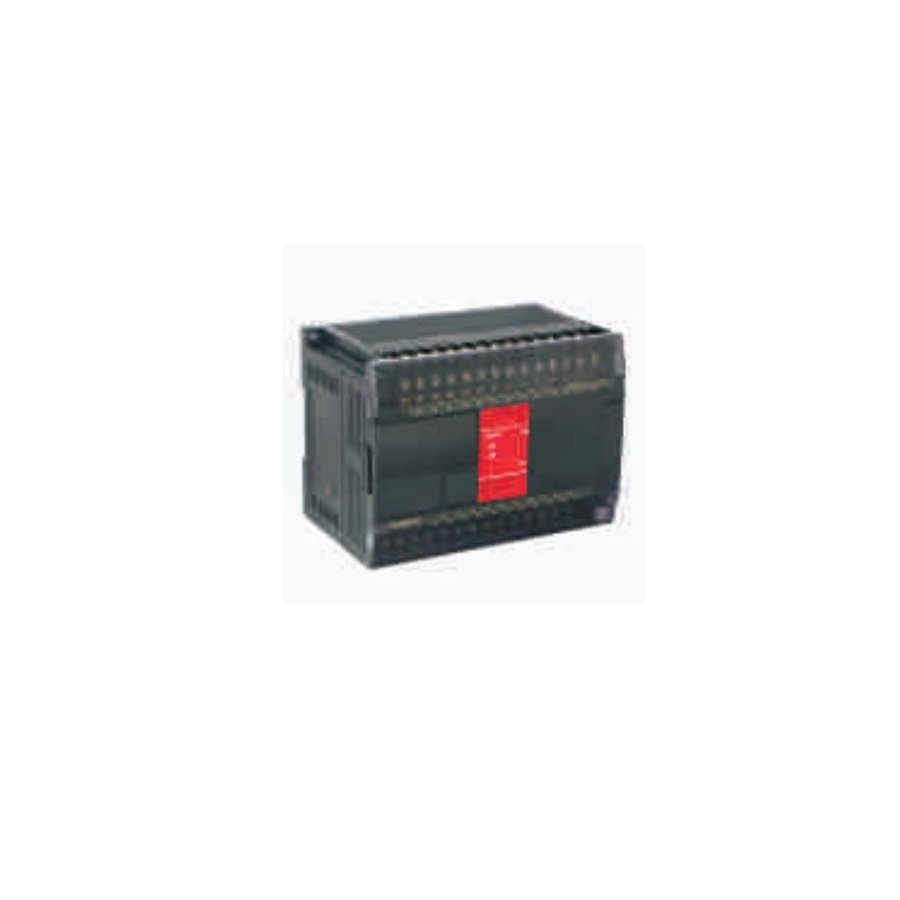

MODULO REMOTO DIGITAL 20 DI 20 DO (TRANSISTOR PNP), DC 24V, CON PUERTO DE COMUNICACION RS485
ESPECIFICACIONES
ESTE TE-20X20Y-TP (MODULO REMOTO DIGITAL) DE HNC contiene las siguientes características
-
Entradas Digitales (DI):
- Cantidad de entradas : 20.
- Voltaje de entrada : 24 VDC.
- Tipo de señal : Discreta, ideal para detectar el estado de dispositivos de control (encendido/apagado).
- Aislamiento galvánico : Para protección contra interferencias electromagnéticas y picos de voltaje.
-
Salidas Digitales (DO) tipo Transistor PNP:
- Cantidad de salidas : 20 salidas.
- Tipo de salida : Transistor PNP (suministra voltaje positivo cuando está activada).
- Voltaje de salida : 24 VDC.
- Corriente de salida máxima : Hasta 0,5 A por canal.
-
Protección de las salidas :
- Protección contra cortocircuitos y sobrecargas.
- Protección contra picos de corriente y sobretensión.
-
Alimentación:
- Voltaje de operación : 24 VCC.
- Consumo de corriente : Depende del número de salidas activas; aproximadamente entre 200 mA y 500 mA.
- Protección contra polaridad inversa : Previene daños por una conexión incorrecta de la fuente.
-
Comunicación RS485:
- Protocolo : Modbus RTU (u otro protocolo estándar).
- Velocidad de transmisión : Configurable, entre 9600 bps y 115200 bps.
- Distancia de transmisión : Hasta 1200 metros (con cable adecuado).
- Conector : Terminal de tornillo o conector DB9.
- Aislamiento galvánico : Entre el puerto RS485 y el circuito interno del módulo.
-
Indicadores LED:
- LED para cada entrada y salida digital : Indica el estado de cada señal (activada/desactivada).
- Indicadores de comunicación : TX/RX para RS485.
- Indicador de alimentación : Confirma la correcta alimentación del módulo.
-
Protección y durabilidad:
- Aislamiento galvánico : Entre entradas, salidas y RS485 para evitar interferencias y proteger contra picos de voltaje.
- Rango de temperatura de operación : De -10°C a 60°C.
- Clasificación IP : IP20 o superior, adecuada para su instalación en entornos industriales protegidos.
-
Montaje:
- Montaje en riel DIN : Facilita la instalación en armarios de control y paneles industriales.
- Dimensiones : Variable según el fabricante, generalmente alrededor de 150 mm x 100 mm x 35 mm.
-
Certificaciones y Cumplimiento de Normativas:
- Certificaciones : CE, UL, RoHS, EMC.
- Cumplir con estándares industriales : Asegurar un funcionamiento seguro y confiable en entornos industriales.
