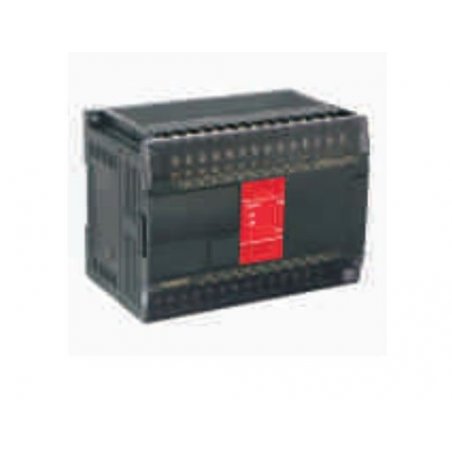

TE-36Y-TN

MODULO REMOTO DIGITAL 36 DO (TRANSISTOR NPN), DC 24V, CON PUERTO DE COMUNICACION RS485

ESPECIFICACIONEES

• Salidas Digitales (DO) con Transistor NPN:

  • Cantidad: 36 salidas digitales (DO).
  • Tipo de salida: Transistor NPN.
  • Voltaje de alimentación: 24 VDC.
  • Tipo de conmutación:
    • Las salidas de tipo transistor NPN generalmente conmutan la tierra (GND) cuando se activan, es decir, proporcionan una salida baja cuando el transistor se activa.
  • Corriente de salida: Típicamente, la corriente máxima por canal varía entre 100 mA y 500 mA por salida, dependiendo del diseño del transistor.
  • Modo de funcionamiento: Las salidas pueden estar configuradas para activarse cuando el transistor NPN se conecta a tierra (bajo) o apagarse (alto) cuando no están activadas.
  • Voltaje de salida: El transistor NPN generalmente conecta el lado de carga a tierra cuando está activado, mientras que cuando está apagado la salida será alta (24V).

• Fuente de Alimentación:

  • Voltaje de operación: 24 VDC.
  • Consumo de corriente: Generalmente, el módulo consume entre 200 mA y 500 mA en función del número de salidas activas y la carga conectada a cada una de las salidas.
  • Protección: El módulo puede incluir protecciones integradas contra sobrecarga y cortocircuito.

• Comunicación RS485:

  • Protocolo de comunicación: Generalmente Modbus RTU o protocolo similar (algunos módulos pueden ser compatibles con protocolos propietarios).
  • Conector: Conexiones típicas de terminales de tornillo, DB9 o DB25 para la interfaz RS485.
  • Velocidad de transmisión: La velocidad se configura típicamente entre 9600 bps y 115200 bps.
  • Distancia de transmisión: Hasta 1200 metros dependiendo de la velocidad de comunicación y la calidad del cable utilizado.
  • Aislamiento galvánico: Aislamiento entre las líneas de comunicación y la alimentación para proteger el sistema de interferencias o picos de voltaje.

• Indicadores LED:

  • LEDs para cada salida: Indicadores visuales que muestran el estado de cada salida digital (activo o inactivo).
  • LED de comunicación: Para indicar el estado de la comunicación en el puerto RS485 (TX/RX).
  • LED de alimentación: Para verificar que el dispositivo está recibiendo la alimentación adecuada.

• Protección y Robustez:

  • Aislamiento galvánico: Entre las salidas digitales, la comunicación RS485, y la fuente de alimentación para proteger el equipo de picos de voltaje y corrientes inductivas.
  • Protección contra cortocircuitos: El módulo puede tener protección contra cortocircuitos para evitar daños a las salidas o al sistema.
  • Clasificación IP: Normalmente IP20 o superior para protección contra el polvo y la humedad (dependiendo del diseño del módulo).
  • Temperatura de operación: Generalmente entre -10°C y 60°C, dependiendo del modelo.

• Compatibilidad con Sistemas de Control:

  • Control remoto: El módulo puede ser controlado y monitoreado de forma remota mediante un PLC, sistema SCADA o software de monitoreo que se conecta a través de RS485.
  • Escalabilidad: Permite conectar varios módulos en una red RS485, facilitando la expansión del sistema de control.
  • Monitoreo de estado: Cada salida se puede monitorear en tiempo real a través de la red RS485, obteniendo información sobre el estado de las salidas.

• Certificaciones y Normativas:

  • Certificaciones de seguridad: Certificaciones como CE, UL, RoHS, EMC para asegurar que el módulo cumple con los estándares de seguridad y compatibilidad electromagnética.
  • Cumplimiento con normativas industriales: Para operar en ambientes industriales con requisitos de seguridad y desempeño.

• Montaje y Tamaño:

  • Montaje en riel DIN: Para facilitar la instalación en paneles o armarios de control industrial.
  • Dimensiones típicas: Aproximadamente 150 mm x 100 mm x 35 mm, aunque esto puede variar según el fabricante.
