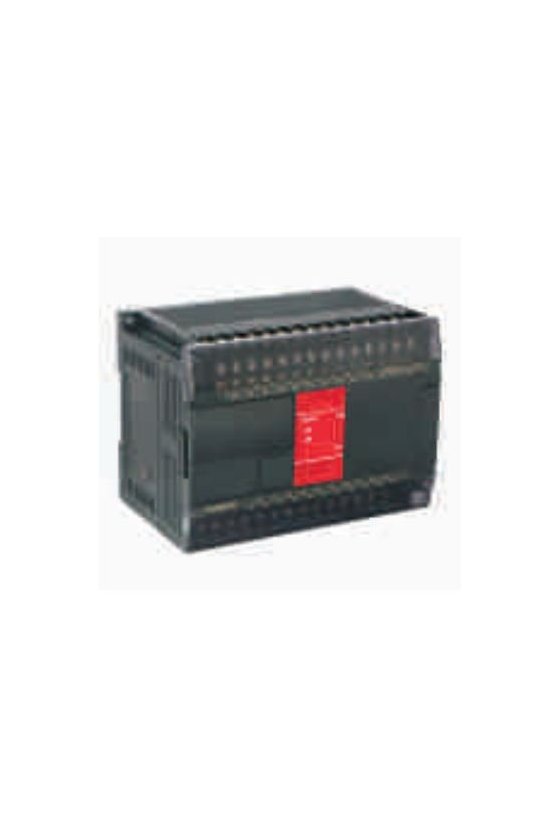

TE-40Xe

MODULO REMOTO DIGITAL 40 DI, DC 24V, CON PUERTO DE COMUNICACION RS485, CON ETHERNET

ESPECIFICACIONES

• Entradas Digitales (DI):

  • Cantidad: 40 entradas digitales.
  • Tipo de señal: Digital (ON/OFF).
  • Rango de voltaje de entrada: 24 VDC.
  • Tecnología: Entradas basadas en transistor, generalmente tipo PNP o NPN, o con contactos secos.
  • Impedancia de entrada: Alta impedancia (generalmente mayor a 10 kΩ), para evitar consumo de corriente.
  • Corriente de entrada: Normalmente menor de 5 mA por canal, dependiendo del tipo de señal.
  • Estado de la entrada: Cada canal se puede configurar para detectar señales de encendido (ON) o apagado (OFF) de dispositivos externos.

• Fuente de Alimentación:

  • Voltaje de operación: 24 VDC (rango comúnmente aceptado).
  • Consumo de corriente: Dependiendo de la carga y número de canales activos, generalmente entre 200 mA y 500 mA.
  • Protección: El módulo puede incluir protección contra sobrecarga o cortocircuito en las entradas.

• Comunicación RS485:

  • Protocolo de comunicación: Comúnmente Modbus RTU o protocolos personalizados, dependiendo del fabricante.
  • Conector: Normalmente un conector de terminal de tornillo o un conector DB9 o DB25 para la comunicación RS485.
  • Velocidad de transmisión: Puede configurarse entre 9600 bps y 115200 bps.
  • Distancia de transmisión: Hasta 1200 metros, dependiendo de la velocidad de comunicación y la calidad del cable.
  • Aislamiento galvánico: Entre las líneas de comunicación y la alimentación para proteger contra interferencias y picos de voltaje.

• Conexión Ethernet:

  • Puerto de comunicación: Conector RJ45 para conexión a redes Ethernet.
  • Protocolos compatibles: Modbus TCP/IP, HTTP, SNMP, o protocolos de comunicación propietario.
  • Velocidad de conexión: 10/100 Mbps (Ethernet estándar).
  • Dirección IP: Configurable, permite asignar una dirección IP estática o dinámica (DHCP).
  • Acceso remoto: Soporte para monitoreo y configuración remota a través de una interfaz web o software específico.
  • Integración: Compatible con sistemas de monitoreo SCADA, PLCs y dispositivos de control industrial a través de la red Ethernet.

• Indicadores LED:

  • LEDs de estado para cada entrada digital, indicando si está en estado ON o OFF.
  • LED de comunicación: Para indicar el estado de la comunicación RS485 (TX/RX).
  • LED de red Ethernet: Indica si la conexión a la red está activa y funcionando correctamente.
  • LED de alimentación: Indica que el dispositivo está recibiendo la alimentación adecuada.

• Protección y Robustez:

  • Aislamiento galvánico en las entradas digitales, la comunicación RS485 y Ethernet, para evitar interferencias y picos de voltaje.
  • Protección contra sobrecarga y cortocircuito en las entradas digitales y en la fuente de alimentación.
  • Clasificación IP: El módulo puede tener una clasificación de IP20 o superior, protegiendo los componentes internos de polvo y humedad (dependiendo del modelo y fabricante).

• Compatibilidad y Funciones Adicionales:

  • Montaje en riel DIN: Para facilitar su instalación en paneles o armarios de control.
  • Configuración fácil: Generalmente, la configuración de los puertos de comunicación y las direcciones IP se realiza mediante DIP switches o software de configuración.
  • Escalabilidad: Capacidad para agregar varios módulos a una red RS485 y Ethernet, lo que facilita la expansión del sistema.

• Certificaciones y Estándares:

  • Cumplimiento de normativas como CE, UL, RoHS, y EMC para garantizar que el dispositivo sea seguro y no genere interferencias electromagnéticas.
  • Certificación para ambientes industriales, dependiendo del tipo de módulo.
