TX1N-485-BD-2

HNC

TX1N-485-BD-2

  • En oferta
  • $ 5,681.40
Los gastos de envío se calculan en la pantalla de pagos.

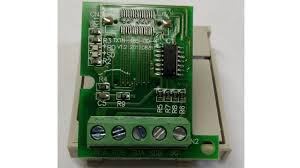

módulo de comunicación de la serie FX1N de Mitsubishi Electric, diseñado para proporcionar una interfaz de comunicación RS-485

el TX1N-485-BD-2 contiene las siguientes especificaciones

Conexión de hardware:

  • Conector: D-Sub de 9 pines (hembra).
  • Distribución de pines:
    • Pin 1: Datos+ (Transmisión positiva)
    • Pin 2: Datos- (Transmisión negativa)
    • Pin 3: GND (Tierra)
    • Pin 4: RTS (Solicitud de envío)
    • Pin 5: CTS (Listo para enviar)
    • Pin 6: DTR (terminal de datos listo)
    • Pin 7: DSR (Conjunto de datos listo)
    • Pin 8: RX+ (Recepción positiva)
    • Pin 9: RX- (Recepción negativa)

2. Protocolo de Comunicación:

  • Protocolo: RS-485, asíncrono, bidireccional.
  • Modos de transmisión:
    • Full-Duplex : Permite la transmisión y recepción de datos simultáneamente.
    • Half-Duplex : La transmisión y recepción de datos no pueden ocurrir al mismo tiempo, pero pueden compartirse en el mismo bus.
  • Velocidades de transmisión:
    • 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps.

3. Características de Comunicación:

  • Distancia máxima de transmisión: Hasta 1,200 metros (dependiendo de la calidad del cable y la velocidad de transmisión).
  • Conexión multipunto: Admite la conexión de hasta 32 dispositivos en un solo bus RS-485.
  • Impedancia de transmisión: 120 ohmios (ajustable para adaptarse a las necesidades de la red).
  • Control de flujo: Soporta control de flujo por hardware (RTS/CTS) y por software (XON/XOFF).

4. Alimentación:

  • Fuente de alimentación: El módulo es alimentado a través de la ranura de expansión del PLC FX1N (5V DC). No requiere fuente de alimentación externa.

5. Indicadores LED:

  • RXD (Recepción): Indicador LED de recepción de datos desde el dispositivo conectado.
  • TXD (Transmisión): Indicador LED de transmisión de datos hacia el dispositivo conectado.

6. Características de aislamiento:

  • Aislamiento: Este módulo no incluye aislamiento eléctrico . Es importante tomar precauciones en entornos donde se puedan presentar picos de voltaje o interferencias.

7. Temperatura y humedad:

  • Temperatura de operación: 0°C a 55°C.
  • Humedad de operación: 10% a 90% sin condensación.

8. Compatibilidad:

  • Compatible con los PLC de la serie FX1N y FX1S de Mitsubishi Electric.
  • Ideal para aplicaciones que requieren la conexión de varios dispositivos en una red RS-485, como sistemas de monitoreo o control industrial.

9. Montaje:

  • Instalación: Se instala en una ranura de expansión de un PLC FX1N .
  • Sin necesidad de fuente externa: El módulo se alimenta directamente desde el PLC, sin requerir fuente externa adicional.
