TX1N-485-BD-4

HNC

TX1N-485-BD-4

  • En oferta
  • $ 5,400.80
Los gastos de envío se calculan en la pantalla de pagos.

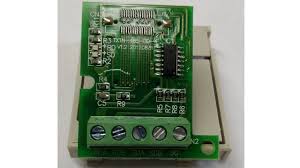

módulo de comunicación de la serie FX1N de Mitsubishi Electric, diseñado para proporcionar una interfaz de comunicación RS-485 .

el TX1N-485-BD-4 contiene las siguientes especificaciones

1. Conexión de hardware:

  • Conector: D-Sub de 9 pines (hembra).
  • Distribución de pines:
    • Pin 1: Datos+ (Transmisión positiva)
    • Pin 2: Datos- (Transmisión negativa)
    • Pin 3: GND (Tierra)
    • Pin 4: RTS (Solicitud de envío)
    • Pin 5: CTS (Listo para enviar)
    • Pin 6: DTR (terminal de datos listo)
    • Pin 7: DSR (Conjunto de datos listo)
    • Pin 8: RX+ (Recepción positiva)
    • Pin 9: RX- (Recepción negativa)

2. Protocolo de Comunicación:

  • Protocolo: RS-485, comunicación asíncrona, bidireccional.
  • Velocidades de transmisión:
    • 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps.
  • Modo de comunicación:
    • Permite el control de flujo por software (XON/XOFF) y hardware (RTS/CTS).
    • Full-Duplex: Comunicación simultánea de recepción y transmisión de datos.

3. Características de Comunicación:

  • Distancia máxima de transmisión: Hasta 1,200 metros (dependiendo de la calidad del cable y la velocidad de transmisión).
  • Conexión multipunto: Soporta la conexión de múltiples dispositivos en la misma red RS-485 (hasta 32 dispositivos por línea).
  • Impedancia de transmisión: 120 ohmios (ajustable según la necesidad).

4. Alimentación:

  • Fuente de alimentación: 5V DC proporcionada por la ranura de expansión del PLC, sin necesidad de fuente de alimentación externa.

5. Indicadores LED:

  • RXD (Recepción): Indica que se están recibiendo datos desde el dispositivo conectado.
  • TXD (Transmisión): Indica que se están transmitiendo datos a un dispositivo conectado.

6. Características de aislamiento:

  • Aislamiento: Este módulo no cuenta con aislamiento eléctrico. Asegúrese de que el equipo esté debidamente protegido en caso de picos de voltaje o interferencias.

7. Temperatura y humedad:

  • Temperatura de operación: 0°C a 55°C.
  • Humedad de operación: 10% a 90% sin condensación.

8. Compatibilidad:

  • Compatible con los PLC: Se utiliza con los PLC de la serie FX1N y FX1S de Mitsubishi Electric.
  • Ideal para redes de comunicación: Este módulo es ideal para aplicaciones que requieren conexiones de larga distancia con muchos dispositivos conectados (como en redes industriales).

9. Montaje:

  • Instalación: El módulo se instala directamente en la ranura de expansión del PLC FX1N.
  • Sin necesidad de fuente de alimentación externa: La alimentación del módulo es proporcionada directamente por el PLC.
